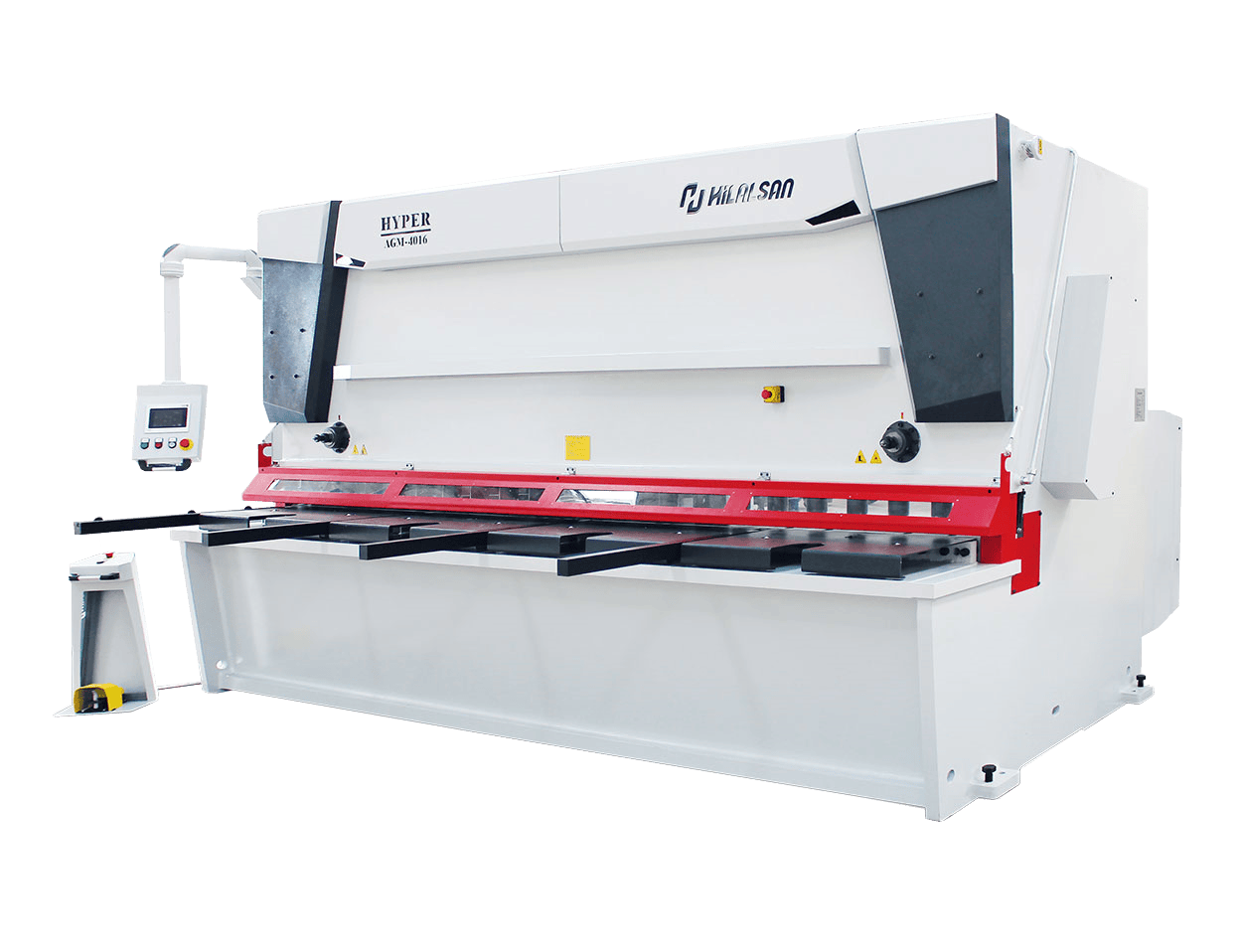

Гидравлические гильотинные ножницы с регулируемым углом наклона с ЧПУ серии HYPER


Гидравлические гильотинные ножницы с регулируемым углом наклона с ЧПУ серии HYPER

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

  • Elgo P40T Блок управления с цветным сенсорным экраном.
  • Автоматически регулируемый зазор между лезвиями с помощью ЧПУ.
  • Автоматически регулируемая длина резки с помощью ЧПУ.
  • Автоматически регулируемый угол наклона с помощью ЧПУ.
  • Пропорциональная настройка давления.
  • Полноразмерная откидная клеть для защиты пальцев.
  • Разметка линии реза тенью и освещение рабочей зоны.
  • Передние столы со встроенными шариками.
  • Задние световые завесы безопасности.
  • Моторизованный задний упор переменного тока, 1000 мм, с автоматическим откидыванием.
  • Угловой рычаг со шкалой, Т-образным пазом и ограничителем наклона (L= 1000 мм).
  • Опорный рычаг 1000 мм.
  • Ножная педаль с кнопкой аварийной остановки.
  • Верхние и нижние лезвия.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

  • Блок управления с цветным сенсорным экраном Cybelec Touch8.
  • Пневматическая система поддержки листов (фиксированного типа).
  • Пневматическая система поддержки листов (модульного типа).
  • Передний датчик угла 0-180°.
  • Лазерный указатель линии резки.
  • Световая завеса для защиты пальцев.
  • Система обогрева масла.
  • Система охлаждения масла с вентилятором.
  • Ручная централизованная система смазки.
  • Моторизованная централизованная система смазки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Гидравлические гильотинные ножницы с регулируемым углом наклона с ЧПУ серии HYPER, которые предоставляют подходящие решения для ваших нужд, доказали свою простоту в использовании благодаря своим передовым технологическим функциям, обеспечивающим высокую эффективность, точность и критерии производительности. Гидравлические гильотинные ножницы с ЧПУ регулируемым углом наклона серии HYPER зарекомендовали себя как лучшие и самые долговечные в отрасли благодаря простоте использования.
  • После ввода информации по заготовке о длине, толщине и материале в легкопрограммируемый блок управления, расстояние зазора, угол резки и длина резки автоматически регулируются.
  • Обеспечивая гибкость в соответствии с различными производственными требованиями, потери времени устраняются за счет достижения высокой производительности.
  • Рама станка изготовлена по передовым технологиям с очень точными допусками и снятием остаточных напряжений за счет сварки крупногабаритных элементов. Все напряженные точки имеют большой радиус для исключения деформаций и возможных трещин при сварке.
  • Инерция нижнего и верхнего стола имеет оптимально рассчитанную величину возможной минимальной деформации, влияющей на качество резки.
  • Верхняя плита имеет вертикальное позиционирование, таким образом шариковые подшипники, поршневые подшипники и манжеты могут компенсировать вертикальные нагрузки.
  • Гидравлический цилиндр двустороннего действия, имеет шероховатость внутренней поверхности поверхности 2 мкм. Таким образом, обеспечивается максимальная устойчивость к износу. Корпуса цилиндров изготовлены из кованой стали SAE 1040.
  • Гидравлические цилиндры имеют специально разработанную конструкцию, и верхний стол крепится на цилиндрических пружинах с двойной защитой при сферическом соединении. В этом месте энергия, которая образуется во время резки, равномерно распределяется по всему объему станины.
  • Особенности поршневой головки: манжеты типа Omega снабжены широкими бронзовыми подшипниками, угловыми втулками.
  • Гидравлическая система Hilalsan обеспечивает точное использование при любых значениях давления, вплоть до максимального рабочего давления. В то же время при таких значениях давления достигаются точное позиционирование цилиндра, синхронизация и повторяемость.
  • Система задних упоров изготавливается согласно с условиями работы. Подшипники задних упоров предусмотрены для работы в тяжелых условиях и имеют двухрядную конструкцию. Для защиты от пыли и других инородных частиц используются подшипники скреперного типа, которые удаляют внешние загрязнения с ходовых винтов.
  • Наружная поверхность станка покрыта двумя слоями краски толщиной не меньше 60 мкм для защиты от внешней среды. Высушивание краски производится в современных печах поэтапно при разных временных и температурных интервалах.

Модель станка

Длина реза

Режущая способность

Количество резов

Угол наклона

Количество прижимов листа

Ход заднего упора

Скорость заднего упора

Мощность двигателя

Объем масла

глубина горловины

M5 (450 Н/мм2)

SS (700 Н/мм2)

Мин.

Макс.

мм

A

мм

мм

1/мин

град.

шт

мм

Мм/сек

кВт

л

мм

D

AGM-200620806413_240,329100010011160150
AGM-2010208010611_190,3210100010022350150
AGM-250625806412_220,3211100010011160150
AGM-300630806411_210,3213100010011160150
AGM-300830808510_180,3214100010018,5350150
AGM-301030801069_170,3217100010022350150
AGM-301330801388_150,52,315100010030350150
AGM-3016308016107_110,52,517100010030350150
AGM-3020308020135_100,5318100010037550150
AGM-40064080649_200,3218400010011350150
AGM-401040801068_160,3220100010022350150
AGM-401340801387_130,52,318100010030350150
AGM-4016408016105_100,52,521100010030350150
AGM-4020408020135_90,5321100010037550150
AGM-60066080648_130,5226100010018,5350150
AGM-601060801067_110,5226100010022350150
AGM-601360801386_110,52,524100010030550150
AGM-6016608016105_90,52,524100010037550150
AGM-6020608020134_70,5324100010037550150

Модель

Передние рычаги

Высота стола

Длина

Ширина

Общая ширина

Высота

Прим.вес

шт

мм

С

мм

L

мм

W

мм

W1

мм

H

кг

AGM-2006280028002120277019004650
AGM-2010285028502200294021907900
AGM-2506385033002130278019005950
AGM-3006385038502130278022007250
AGM-3008390038502230291021108700
AGM-30103900385022402920230010500
AGM-30133900390022602960235012850
AGM-30163900390022903000245016500
AGM-302031000395023203050265021500
AGM-40064900490021602820230010750
AGM-40104900490022803000240015500
AGM-40134900490023103020255018400
AGM-401641000490023403050270022000
AGM-402041100500023703100280027500
AGM-600661000690022002860255022500
AGM-601061000695023303050265028000
AGM-601361200695023703080295035500
AGM-601661200700024103120315040500
AGM-602061200705024403170330050500
