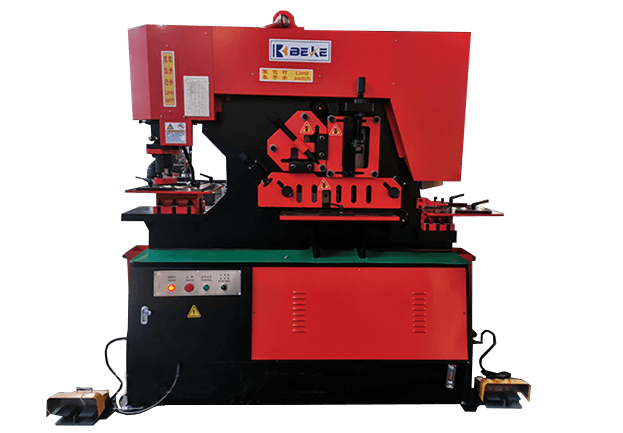

Пресс – ножницы гидравлические серии Q35Y
Гидравлические комбинированные пресс-ножницы серии Q35Y могут рубить и пробивать все виды металлического профиля, такие как: листовой, сплошной прокат квадратного и круглого сечения, уголковый прокат, швеллеры и проч. Промышленные гидравлические станки для обработки металла BEKE были спроектированы и изготовлены в соответствии с высочайшими отраслевыми стандартами качества.
Основные функции:
1. Пробивка: доступен полный спектр универсальных пуансонов и матриц. Уникальный стиль позволяет выполнять штамповку под большим углом и пробивку больших овальных отверстий. Большое смотровое окно находится на откидном съемнике для простоты эксплуатации. Большой измерительный [FT1] стол состоит из двух частей с линейками и упором в качестве стандартных комплектующих. Быстросменная система замены инструмента.
2. Рубка : Ножи для рубки сплошного проката круглого и квадратного сечения имеют несколько отверстий для различных размеров. Регулируемое прижимное устройство для рубки круглых/квадратных в сечении заготовок установлено в станке. Надежная защита для максимальной безопасности обеспечена при работе с оборудованием. Ножи для рубки уголка позволяют резать угол под 45° как на верхней, так и на нижней части. Это дает оператору возможность сделать угол детали формата «фоторамки» для идеальных сварных швов. Лезвие ромбовидной формы обеспечивает качественную резку с минимальными потерями материала и деформацией. Легко регулируемое прижимное устройство для точной резки листов, измерительный упор, специальные ножи с защитой от искажений – все это обеспечивает качество рубки. Имеется винт, позволяющий регулировать зазор, прокладка не требуется.
3. Вырубка: вырубочный инструмент позволяет рубить уголковый прокат и листовой. Имеется защитный кожух с электрической блокировкой и три ограничителя для точного позиционирования. Секция вырубки гидравлического станка идеально подходит для обработки металлических пластин, уголков и многого другого. Станция вырубки также оснащена большим столом с упорами для материала. Эта часть станка также может быть оснащена дополнительным V-образным вырубным устройством.
4. Гибка: позволяет гнуть листовую [FT2] сталь до 500 мм. Все компоненты станка имеют высочайшее качество с точки зрения безопасности и функциональности.
| Технические характеристики: | |||||||||
| Модель | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 | |||
|---|---|---|---|---|---|---|---|---|---|
|
| Пробивка | Диаметр/толщина | мм | 25×16 | 30×20 | 35×25 | 38×26 | 40×35 | 40×40 |
| Макс диаметр | мм | 25 | 30 | 35 | 38 | 40 | 40 | ||
| Ход | мм | 80 | 80 | 80 | 80 | 80 | 80 | ||
| Рабочий ход | мм | ×20 | ×25 | ×25 | ×30 | ×35 | ×40 | ||
| Глубина зева | мм | 300 | 355 | 400 | 600 | 600 | 600 | ||
|
| Рубка фасонного проката | Сплошной круг | мм | 45 | 50 | 60 | 65 | 70 | 80 |
| Сплошной квадрат | мм | 4040 | 50×50 | 50×50 | 55×55 | 60×60 | 65×65 | ||
|
| Рубка уголка | Угловая реза | мм | 125×125×12 | 140×140×12 | 160×160×14 | 180×180×16 | 200×200×18 | 200×200×20 |
| Прямой рез | мм | 50×50×5 | 50×50×5 | 60×60×6 | 60×60×6 | 100×100×10 | 120×120×10 | ||
| Edged surface | мм | 5,5 | 6,5 | 9 | 11.5 | 12 | 12 | ||
|
| Вырубка | Толщина | мм | 126 | 160 | 210 | 280 | 300 | 320 |
| Ширина | мм | 53 | 60 | 75 | 86 | 89 | 92 | ||
|
| Рубка швеллера и двутавра | мм | 125×125×12 | 140×140×12 | 160×160×14 | 180×180×16 | 160×160×14 | 180×180×16 | |
| Рубка T- образной балки | мм | 60×60×8 | 70×70×10 | 80×80×10 | 80×80×10 | 80×80×10 | 80×80×10 | ||
| Рубка двутавра | мм | 126×74×5 | 160×86×6 | 200×102×9 | 280×124×10.5 | 300×126×11 | 320×130×10 | ||
|
| V-образная вырубка | Длина | мм | 600 | 600 | 600 | 600 | 600 | 600 |
| V-образная гибка | Ширина | мм | 10 | 15 | 20 | 26 | 33 | 40 | |
| Давление | кН | 600 | 900 | 1200 | 1600 | 2000 | 2500 | ||
| Мощность двигателя | кВт | 4 | 5,5 | 7,5 | 11 | 15 | 18 | ||
| Вес | кг | 1900 | 2500 | 5200 | 6800 | 11000 | 14500 | ||
| Габариты (Д*Ш*В) | мм | 1640×730×1770 | 1860×800×1990 | 2355×960×2090 | 2680×1040×2300 | 2970×1240×2350 | 3000×1440×2450 | ||
