Пресс-ножницы с двумя цилиндрами серии Hydracrop

Пресс-ножницы с двумя цилиндрами серии Hydracrop

Серия Hydracrop

Пресс-ножницы серии Hydracrop позволяют двум операторам работать одновременно на 5 рабочих станциях: пробивки отверстий, вырубки пазов, резки уголков, резки полосового проката и резки прутков.

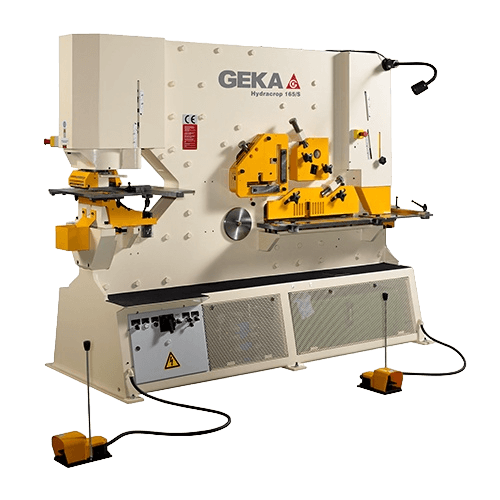

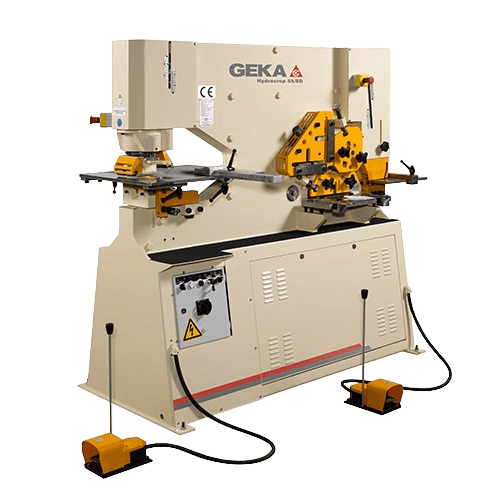

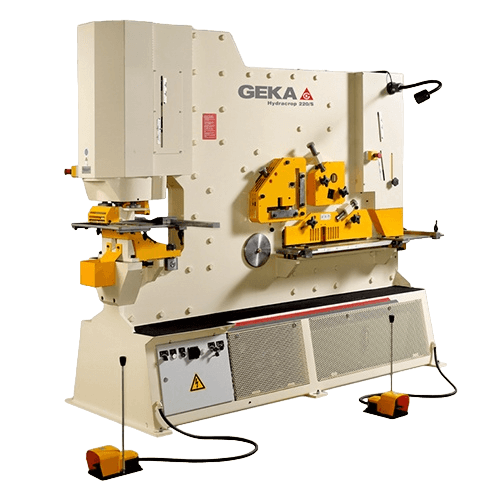

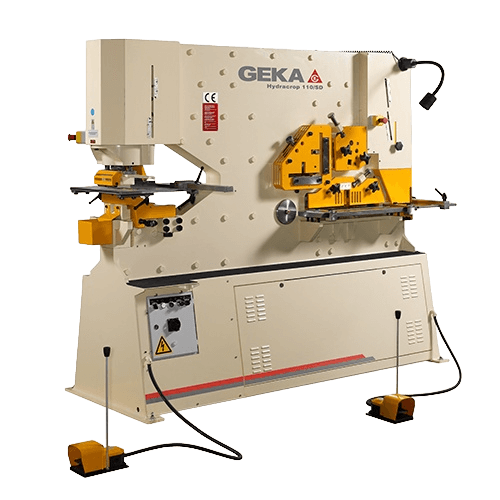

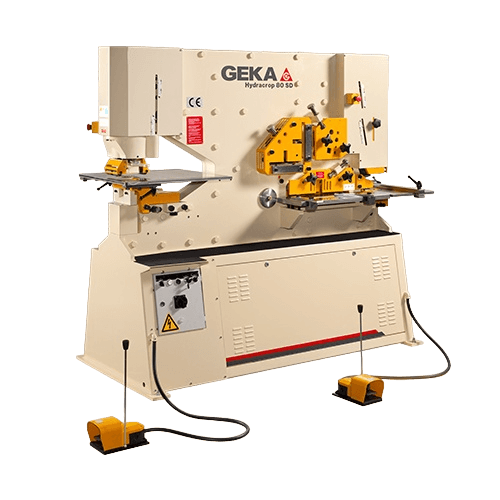

В серию Hydracrop входят 5 двухцилиндровых штамповочных станков по металлу, цифра в названии отражает мощность пробивки в тоннах. Это: Hydracrop 55, 80, 110, 165 и 220. Все они имеют две версии: S и SD. Версия S имеет стандартное горло, а версия SD — расширенное.

Характеристики серии Hydracrop:

Эти пресс-ножницы Ironworker имеют 5 рабочих станций, каждая из которых предназначена для различных задач по обработке железа: пробивки отверстий, вырубки пазов, резки уголков, резки полосового проката и резки прутков. Возможности рабочих станций могут различаться в зависимости от модели, но их общими чертами являются:

  • Станция пробивки: независимый перфорирующий гидроцилиндр с направляющими, который включает в себя механизм предотвращения вращения и возможность установки дополнительных или индивидуальных инструментов.

  • Станция резки полосы: резка прогрессивно с минимальными искажениями.

  • Станция резки прутков: резка цельных круглых и квадратных прутков, а также различных профилей, таких как UPN, UPE, IPN и IPE.

  • Станция вырубки: станция вырубки прямоугольной формы с вырубкой трубы или треугольника в качестве опции.

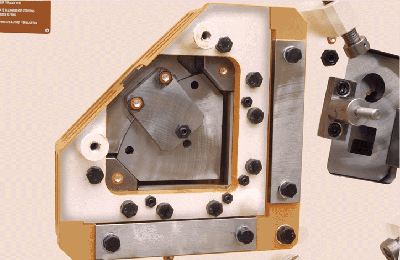

  • Станция угловой резки: Эта станция может выполнять задачи резки под углом без деформации или потери материала благодаря использованию запатентованной технологии прямолинейного движения.

Характеристики станков серии Hydracrop

Характеристики

HYDRACROP 55

HYDRACROP 80

HYDRACROP 110

HYDRACROP 165

HYDRACROP 220

ПРОБИВКА

Усилие пробивки

55 тонн

80 тонн

110 тонн

165 тонн

220 тонн

Максимальная способность пробивки

Ø 40×10 мм
Ø 20×20 мм

Ø 40×14 мм
Ø 24×24 мм

Ø 40×20 мм
Ø 28×28 мм

Ø 40×30 мм
Ø 34×34 мм

Ø 40×40 мм

Зев S/SD

250/500 мм

300/500 мм

300/610 мм

510/610 мм

385/475 мм

Рабочая высота

1085 мм

1095 мм

1165 мм

1110 мм

1110 мм

ПРЕСС-НОЖНИЦЫ ДЛЯ ПОЛОСОВОГО ПРОКАТА

Полосовой прокат (с небольшой деформацией)

300×15 мм
200×10 мм

450×15 мм
300×20 мм

600×15 мм
400×20 мм

750×20 мм
400×30 мм

750×20 мм
400×30 мм

Длина ножей

305 мм

475 мм

605 мм

765 мм

765 мм

Длина ножей

880 мм

850 мм

960 мм

870 мм

870 мм

РЕЗКА ПРОФИЛЯ

Усилие резки

1100 kN

1500 kN

1800 kN

3000 kN

3000 kN

Угловой профиль 90 º

(резка без деформации)

120x120x10 мм

130×130 x13 мм

152x152x13 мм

205x205x18 мм

205x205x18 мм

Угловой профиль 45 º

70x70x7 мм

70x70x7 мм

70x70x7 мм

70x70x7 мм

70x70x7 мм

Угловой профиль 90 º

(с небольшой деформацией)

130x130x13 мм

152x152x13 мм

160x160x16 мм

205x205x25 мм

205x205x25 мм

ПРЕСС-НОЖНИЦЫ ДЛЯ ПРОКАТА

Прокат круглый

40 мм

45 мм

50 мм

60 мм

60 мм

Прокат квадратный

40 мм

45 мм

50 мм

60 мм

60 мм

UPN профили

(дополнительное лезвие)

120 мм

140 мм

160 мм

180 мм

180 мм

UPN профили

(дополнительное лезвие)

120 мм

140 мм

160 мм

180 мм

180 мм

ВЫРУБАНИЕ ПАЗА

Листовая сталь толщиной

10 мм

12 мм

13 мм

16 мм

16 мм

Угловой профиль

100 мм

100 мм

100 мм

120 мм

120 мм

Глубина

90 мм

90 мм

90 мм

110 мм

110 мм

Ширина

42 мм

52 мм

52 мм

58 мм

58 мм

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мотор

5 кВт

9 кВт

9 кВт

15 кВт

15 кВт

Колличество полных

циклов при ходе 20 мм

37

40

28

31

26

Ход

60 мм

70 мм

80 мм

100 мм

100 мм

Характеристики рассчитаны для материала с сопротивлением 45 кг/мм2.

GEKA, постоянно улучшая качество своей продукции, может без предварительного уведомления изменять технические спецификации, комплектацию и фотографии моделей продукции, а также любую другую информацию, собранную в настоящем документе.

Технические характеристики указаны верно за исключением возможных типографских ошибок или пропусков.



Производитель
GEKA
