Cверлильно-фрезерный центр CMA 3RD-ЧПУ
Cверлильно-фрезерный центр CMA 3RD-ЧПУ
Краткое описание
Обрабатывающий центр с ЧПУ - 3RD является наиболее универсальным вертикальным обрабатывающим центром на рынке, построенным по полупортальной схеме. Размер стола варьируется от 3 м до 10,5 м в длину. Но, несмотря на то, что есть стандартные размеры, СМА предлагает возможность проектирования и производства машин по индивидуальному заказу в зависимости от потребностей клиентов.
Полное описание
Обрабатывающий центр с ЧПУ — 3RD является наиболее универсальным вертикальным обрабатывающим центром на рынке, построенным по полупортальной схеме. Размер стола варьируется от 3 м до 10,5 м в длину. Но, несмотря на то, что есть стандартные размеры, СМА предлагает возможность проектирования и производства машин по индивидуальному заказу в зависимости от потребностей клиентов. Операции сверления, нарезания резьбы и фрезерования выполняются с помощью шпиндельной головки с асинхронным двигателем SERVO мощностью 13,1 кВт, имеющим на выбор 5 различных диапазонов скорости (2000-6000 об/мин). Привод двигателя передается через шкивы и зубчатый ремень и в зависимости от применяемого соотношения шкив-ремень получаем определенный крутящий момент и максимальную скорость вращения шпинделя.
Особенности 3RD модели:
- простое графическое программирование, включая функцию GoTo в ручном режиме;
- бесплатное программирование в DIN/ISO (G-команды), напр. Например, для фрезерных работ, нарезания резьбы, использования специальных инструментов, таких как инструменты для удаления заусенцев;
- 2-осевая интерполяция (X и Y), 3-осевая интерполяция (X, Y и Z) для винтового фрезерования;
- ускоренная подача по оси X = 30 м/мин, по оси Y = 30 м/мин.
Стандартная комплектация:
- Управляемые оси X, Y и Z – программируются в системе управления станком.
- Шпиндель с конусом ВТ40 с автоматическим зажимом держателя, с приводом от асинхронного двигателя мощностью 13,1 кВт с ременной передачей.
- Позиционирование шпиндельного узла с помощью высокоточных шариковинтовых пар по осям Z и Y.
- Позиционирование по оси X благодаря высокоточной винтовой стойке.
- Стол с Т-образными пазами, размещенными по направлению движения оси X.
- Внешняя эмульсионная система охлаждения.
- Шнековое удаление стружки с охлаждающей жидкостью, баком для стружки и системой фильтрации.
- Автоматическая смазка линейных направляющих по всем осям.
- Барьер безопасности (лазер), установленный под крышкой шпинделя станка, позволяет работать во многих рабочих зонах.
- Оптический барьер безопасности в задней части машины.
- Дистанционное управление для ручного позиционирования шпинделя по осям X/Y/Z.
- Автоматическая система заправки нитей.
- Автоматический поворотный магазин на 10 инструментов BT40.
- Автоматическая калибровка длины инструмента.
- Подготовка станка к установке второго серводвигателя оси X.
- Используются компоненты таких компаний, как: направляющие HIWIN (или THK или INA), кабели LAPP KABEL, пневматика SMC или FESTO.
- Контроллер ПЛК OMRON, соответствующий требованиям Индустрии 4.0, 22-дюймовый сенсорный экран.
- Программное обеспечение DRILLCAM, установленное на ПК станка, на польском языке (программирование на языке ISO, список G-кодов в руководстве).
- 2-осевая интерполяция (для оси XY), 3-осевая линейная интерполяция (для оси XYZ), 3-осевая интерполяция для винтового фрезерования (для оси XYZ).
- Мобильный пульт управления по оси Х независимо от ворот.
- Допуски на позиционирование: X = ±0,1 мм/м; Y = ±0,04 мм/м; Z = ±0,04 мм/м.
Дополнительное оснащение:
- Автоматический поворотный магазин на 16 инструментов.
- Пневматические тиски HEAVY DUTY.
- Охлаждение инструментов эмульсией через шпиндель.
- Программа DRILLCAM для ПК / надстройка CAD CAM / плавающая лицензия.
- Высокоскоростной шпиндель (до 12 000 об/мин).
- Дополнительный серводвигатель, повышающий эффективность фрезерования.
- Оптический зонд RENISHAW.
- Системы распыления: MQL.
- Вращатель труб (4-я ось с токарным патроном).

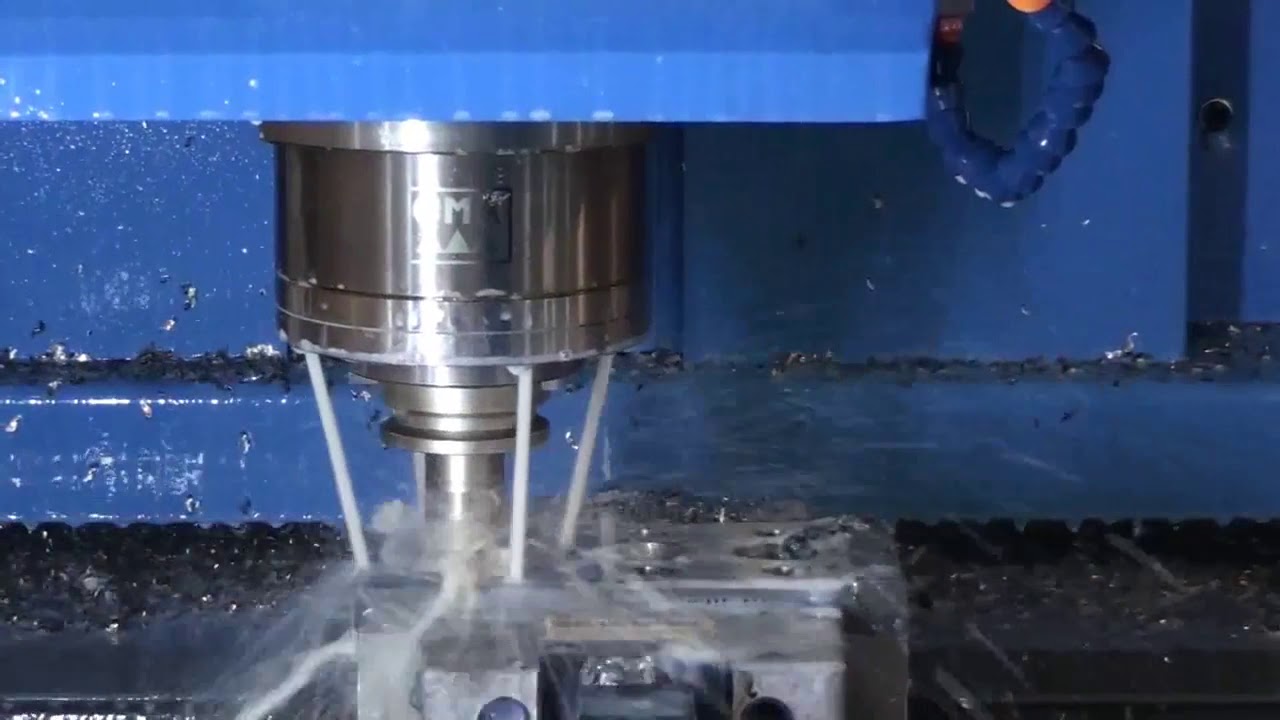

Видео обзор
