Резьбонарезной центр с ЧПУ CMA FTC
Резьбонарезной центр с ЧПУ CMA FTC
Цена по запросу
Краткое описание
3-осевой управляемый резьбонарезной центр CMA предназначен, среди прочего, для постобработки: Станок предназначен для выполнения следующих операций: - Нарезание резьбы. - Сверление (стандартное/со стружколоманием/цикл полого профиля). - Зенкование. - Сверление на потоке (с оптимальной кривой подачи). - Рассверливание.
Производительность сверления Ø14 мм
Производительность резьбонарезания M3-M16 (формирование до M12)
Шпиндельный двигатель 5 кВт
Скорость вращения шпинделя 50-3000 Е/мин
Цена по запросу
Полное описание
3-осевой управляемый резьбонарезной центр CMA предназначен, среди прочего, для постобработки:
Станок предназначен для выполнения следующих операций:
- Нарезание резьбы.
- Сверление (стандартное/со стружколоманием/цикл полого профиля).
- Зенкование.
- Сверление на потоке (с оптимальной кривой подачи).
- Рассверливание.
Особенности гибкого резьбонарезного центра типа FTC:
- Простое графическое программирование.
- Импорт файлов 2D DXF или DWG.
- Стол станка по системе 28 (аналогично сварочным столам Demmeler и Siegmund и др.).
Графическое программирование
Создание трехмерного чертежа продукта + ввод операций и позиций с помощью макросов.
- Операции (рабочие циклы) и данные по резу устанавливаются автоматически на основе библиотеки инструментов.
- Включая графическое распределение по ячейкам, 3D-симуляцию и предупреждение о столкновении.
- Повторные заказы могут быть случайным образом вложены без дальнейшей необходимости программирования.
- Новые заготовки / ячейки могут быть запрограммированы во время работы центра (Back-Edit).
Чертежи DXF отдельных деталей или раскроев можно импортировать в стандартное программное обеспечение для программирования и преобразовать в программу станка.
Опции по программированию
2-я лицензия на графическое программирование (на внешнем ПК)
CAD-CAM программирование
Полное программное обеспечение TapCam CAD/CAM для преобразования файлов 3D STEP, IGES, DSTV, NC или NC1 в машинные программы. Может быть установлен на системе управления или, в сочетании со 2-й лицензией на графическое программирование, на внешнем ПК.
Радиальная компенсация инструмента с помощью запатентованного держателя инструмента (доп-но). Щуп-инструмент для измерения длины и в качестве детектора обрыва.
Интуитивная система безопасности посредством световых барьеров.
Стандартная комплектация:
- Автоматический сменщик инструмента на 10 позиций, установленный на портале станка.
- Система измерения длины инструмента Данную систему можно использовать для: - Измерения длины инструмента. - В качестве детектора поломки, чтобы убедиться, что все отверстия обработаны (в конце программы или свободно программируемо, например, после каждых 10 отверстий).
- Система столов станка (аналогично, например, сварочным столам Demmeler и Siegmund)
- Система микрораспыления для смазки инструмента.
- Интуитивная система безопасности со световыми барьерами Направление по оси X: световой барьер, установленный в виде бампера. Направление по оси Y: световой барьер в качестве устройства безопасности при обкатке; Станок находится в режиме ожидания (не подает сигнал тревоги) во время нарезания резьбы или когда портал хочет войти в зону.
- Пневматические соединения Слева и справа 3 разъема для пневматических зажимных систем. Во время выполнения программы зажимные устройства в рабочей зоне не могут быть открыты (только в зоне загрузки при маятниковом режиме).
- Промышленный ПК с сенсорным экраном 15 дюймов, процессор Pentium 5, 8 ГБ ОЗУ, жесткий диск 120 ГБ.

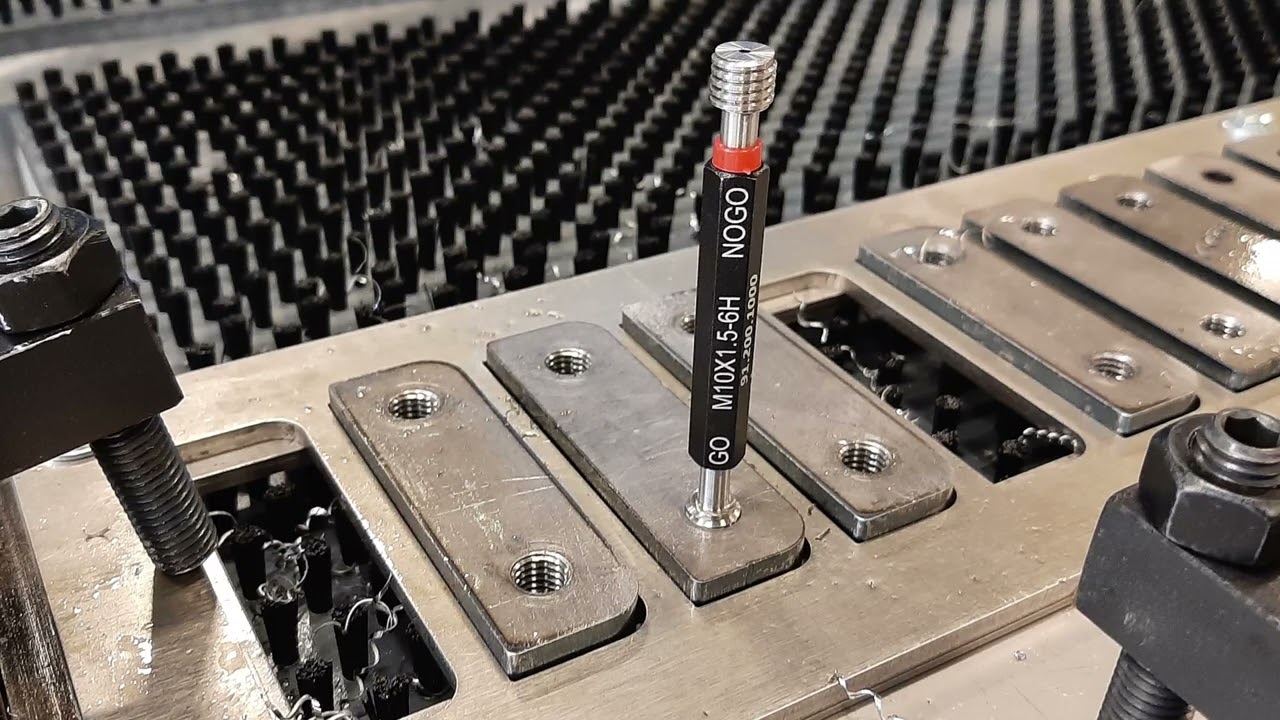

Видео обзор
