Резьбонарезной центр с ЧПУ CMA FTC

Резьбонарезной центр с ЧПУ CMA FTC

3-осевой управляемый резьбонарезной центр CMA предназначен, среди прочего, для постобработки:

Станок предназначен для выполнения следующих операций:
- Нарезание резьбы.
- Сверление (стандартное/со стружколоманием/цикл полого профиля).
- Зенкование.
- Сверление на потоке (с оптимальной кривой подачи).
- Рассверливание.

Особенности гибкого резьбонарезного центра типа FTC:

  • Простое графическое программирование.
  • Импорт файлов 2D DXF или DWG.
  • Стол станка по системе 28 (аналогично сварочным столам Demmeler и Siegmund и др.).
  • Радиальная компенсация инструмента с помощью запатентованного держателя инструмента (доп-но). Щуп-инструмент для измерения длины и в качестве детектора обрыва.
  • Интуитивная система безопасности посредством световых барьеров.

Технические характеристики:

Модель

FTC 3015 ЧПУ

FTC 4515 ЧПУ

Производительность сверления

Ø14 мм

Производительность резьбонарезания

M3-M16 (формирование до M12)

Шпиндельный двигатель

5 кВт

Скорость вращения шпинделя

50-3000 Е/мин

Номинальный крутящий момент (S1)

24 Нм

Тип головки

KTA быстросменный держатель

Длина стола

3680 мм

5100 мм

Ширина стола

1650 мм

Мощность стола

500 кг

Перемещение по оси X

3000 мм

4500 мм

Перемещение по оси Y

1500 мм

Перемещение по оси Z

200 мм

Устройство смены инструмента

10 инструментов

Стандартная комплектация:

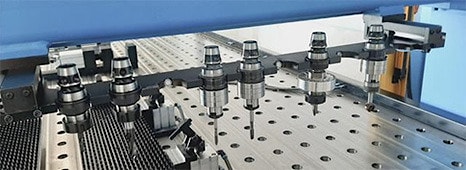

Автоматический сменщик инструмента на 10 позиций, установленный на портале станка.

Система измерения длины инструмента

Данную систему можно использовать для:

- Измерения длины инструмента.

- В качестве детектора поломки, чтобы убедиться, что все отверстия обработаны (в конце программы или свободно программируемо, например, после каждых 10 отверстий).

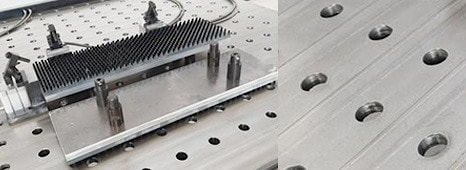

Система столов станка (аналогично, например, сварочным столам Demmeler и Siegmund)

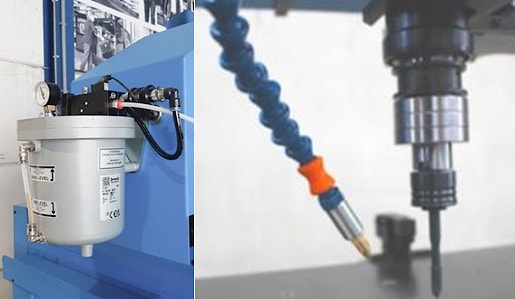

Система микрораспыления для смазки инструмента

Интуитивная система безопасности со световыми барьерами

  • Направление по оси X: световой барьер, установленный в виде бампера.
  • Направление по оси Y: световой барьер в качестве устройства безопасности при обкатке;
    Станок находится в режиме ожидания (не подает сигнал тревоги) во время нарезания резьбы или когда портал хочет войти в зону

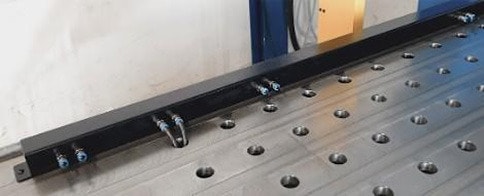

Пневматические соединения

Слева и справа 3 разъема для пневматических зажимных систем. Во время выполнения программы зажимные устройства в рабочей зоне не могут быть открыты (только в зоне загрузки при маятниковом режиме)

Промышленный ПК с сенсорным экраном 15 дюймов, процессор Pentium 5, 8 ГБ ОЗУ, жесткий диск 120 ГБ

Графическое программирование

Создание трехмерного чертежа продукта + ввод операций и позиций с помощью макросов.
- Операции (рабочие циклы) и данные по резу устанавливаются автоматически на основе библиотеки инструментов.
- Включая графическое распределение по ячейкам, 3D-симуляцию и предупреждение о столкновении
- Повторные заказы могут быть случайным образом вложены без дальнейшей необходимости программирования
- Новые заготовки / ячейки могут быть запрограммированы во время работы центра (Back-Edit)

Чертежи DXF отдельных деталей или раскроев можно импортировать в стандартное программное обеспечение для программирования и преобразовать в программу станка.

Опции по программированию
2-я лицензия на графическое программирование (на внешнем ПК)

CAD-CAM программирование
Полное программное обеспечение TapCam CAD/CAM для преобразования файлов 3D STEP, IGES, DSTV, NC или NC1 в машинные программы. Может быть установлен на системе управления или, в сочетании со 2-й лицензией на графическое программирование, на внешнем ПК.
