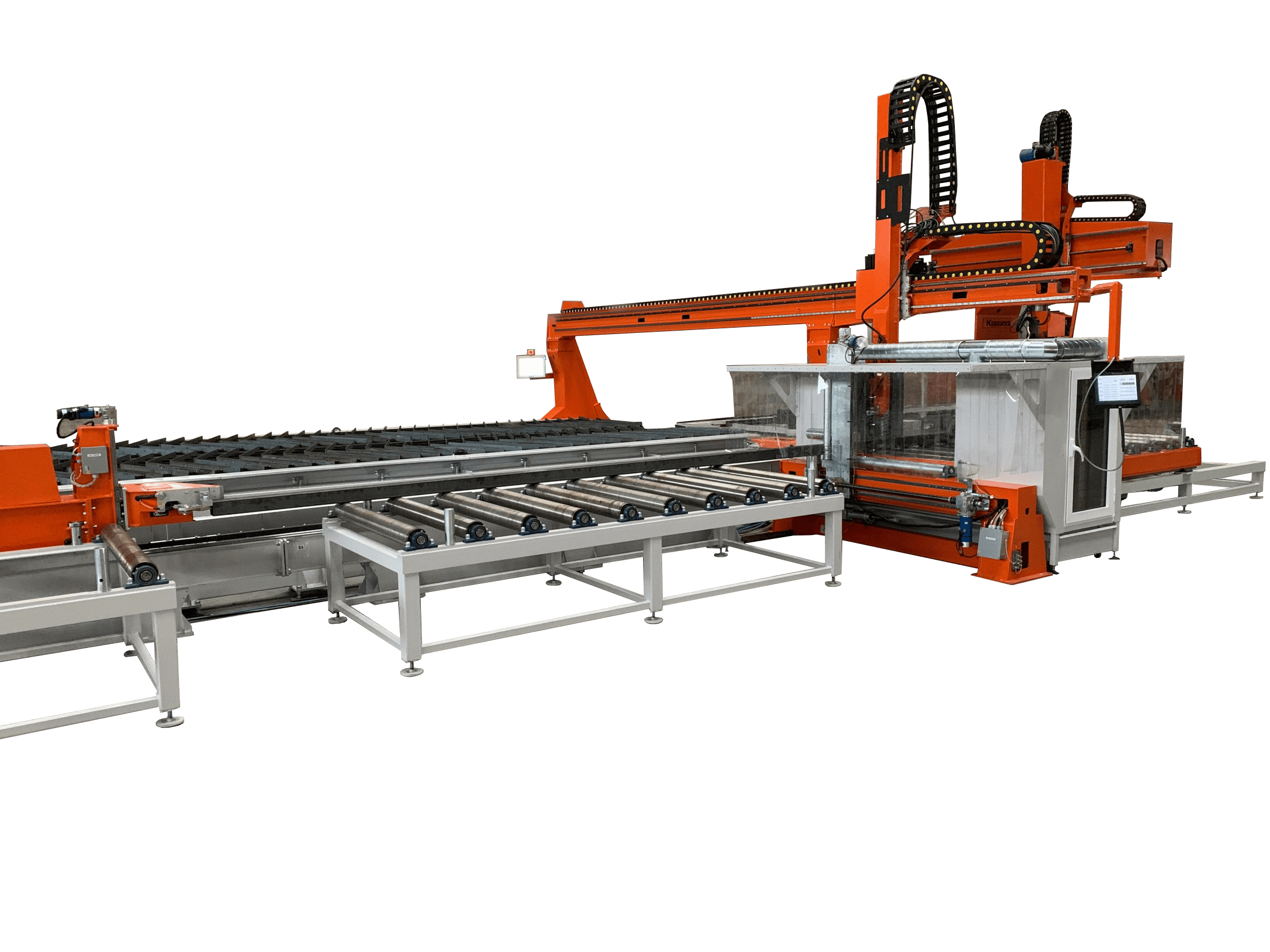

Полностью автоматизированная линия резки профиля
Автоматическая подача и извлечение профилей

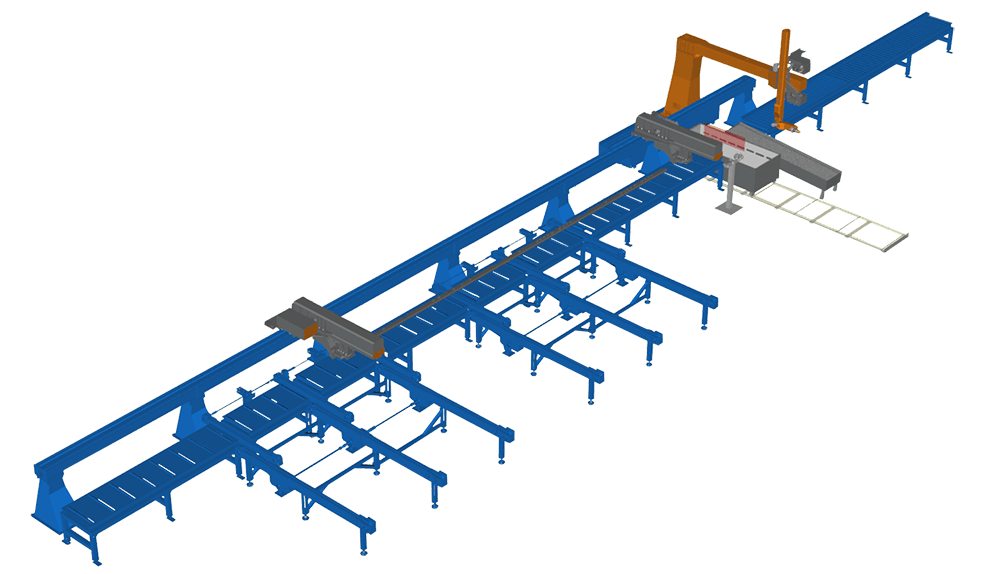

Линия резки прямоугольных, U- и H- образных профилей
Система способна выполнять резку и маркировку плазмой профилей различных форм: квадратных, прямоугольных, L, U, H-образных и круглых. Длина и размеры балок подбираются в соответствии с требованиями применения.
Система может выполнять перпендикулярные и косые разрезы со всех сторон 4 профиля. Система может выполнять любой тип резки, соответствующий геометрии резака, включая разделение профиля, прорезание пазов, отрезку, отверстия, отверстия, снятие фасок и т. д.
Повторяемость позиционирования +/- 0,2 мм. Точность позиционирования +/- 0,3 мм.
Система может работать в автоматическом программном режиме или в режиме ручного управления с индивидуальным выбором программы обработки детали для деталей одного типа и размера профиля. Для измерения длины и ширины профиля имеется специальная программа.
Робот в копировальной ячейке — KIBERYS KBCUT FHD6 со специальной кинематикой, специально разработанный для четырехсторонней резки профиля. Встроенные системные программы для движения без столкновений вокруг детали упрощают программирование.
Основные характеристики:
- Автоматическая подача и позиционирование заготовки с помощью манипуляторов с сервоприводом.
- 4-сторонняя роботизированная резка.
- Квадратные, прямоугольные, L, U, H-образные профили.
- Максимальная длина профилей в соответствии с требованиями.
- Датчики определения размера профиля.
- Автоматическое получение готовых деталей выходными конвейерами для мелких и крупных деталей.
- Программное обеспечение для автоматического раскроя 3D-моделей деталей.
- Возможность выполнения всех типов косых пропилов.
- Готовые к резке базы данных настроек процесса плазменной резки.
- Функции первоначального поиска расстояния между резаком и лучом и адаптивного управления высотой во всех 4 плоскостях.
