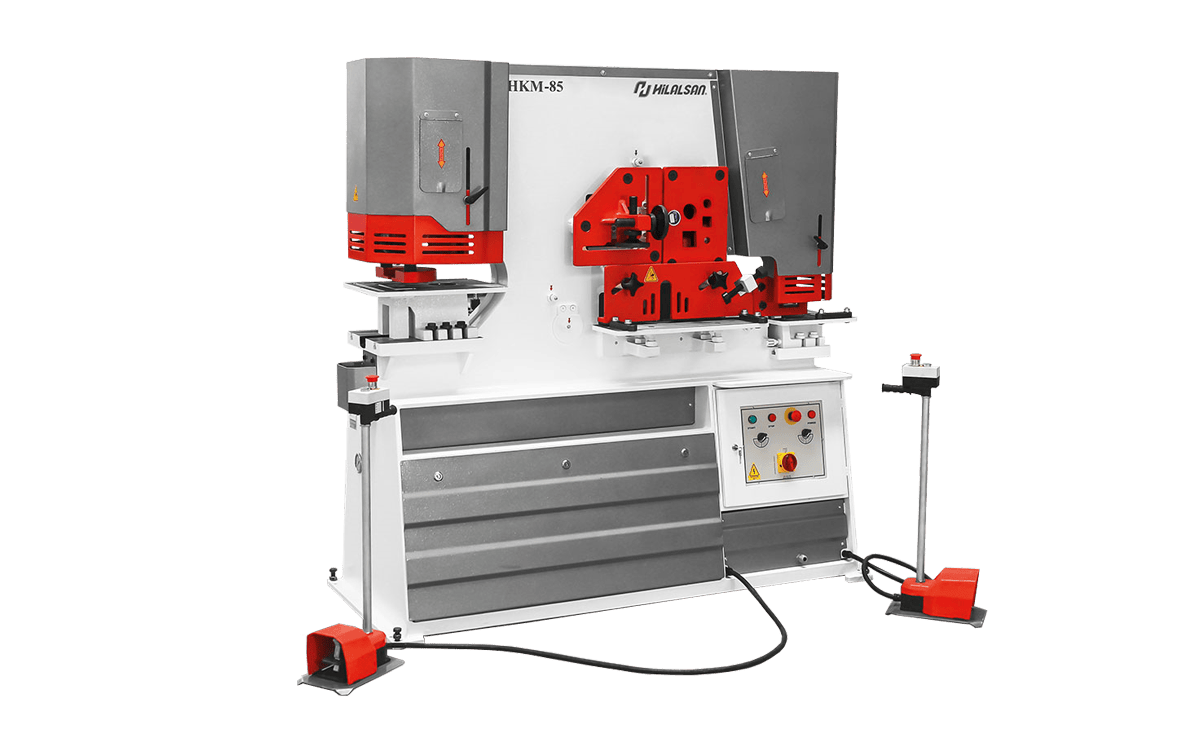

Универсальные пресс-ножницы НКМ-55, НКМ-65, НКМ-85, НКМ115, НКМ-175DB

Пресс-ножницы Hilalsan серии HKM – это специальное оборудование для заготовительного участка, которое предназначено для резки сортового, фасонного и полосового проката, квадратной и круглой стали, швеллеров, уголков, круга, вырубки пазов, а также для пробивки отверстий прямоугольной, квадратной, круглой или любой другой формы в фасонном, полосовом и листовом прокате, включая пробивку пазов прямоугольной и треугольной формы. В этой серии станков, благодаря двум педалям и двум гидроцилиндрам, одновременно можно управлять рабочими станциями независимо друг от друга.

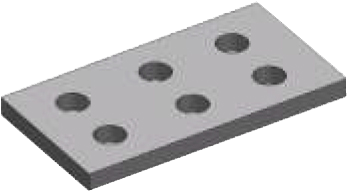

1. Станция пробивки отверстий
С инструментом для пробивки, отверстия могут быть сделаны легко и эффективно. Матрицу и пуансон можно легко заменить в держателе, специальный инструмент для отверстий разных размеров и форм может быть поставлен по запросу. Станция пробивки отверстий в серии пресс-ножниц с двумя гидроцилиндрами может работать независимо от других рабочий станций.

2. Станция рубки уголка
С помощью специальных z-образных ножей можно эффективно резать некоторые профили под углом 90° и 45° (см. таблицу «Технические данные» ниже).

3. Станция рубки круглого и квадратного прутка
Эта станция позволяет быстро и точно резать квадратный пруток и круглый. Заменив лезвия, вы можете резать U, I или T-профиль. Специальные ножи поставляются по запросу.

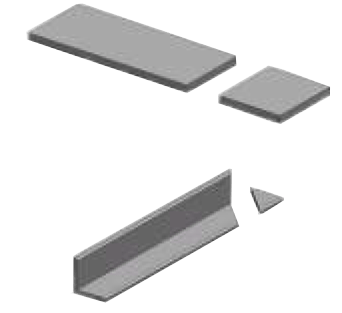

4. Станция резки листового проката
С помощью гильотинных ножниц можно легко резать листовой металл различной ширины. Специальные ножи из термообработанной стали позволяет производить идеально прямой, качественный рез листа без заусенцев и зазубрин. Вы можете ежедневно легко выполнять работу по резке листового металла.

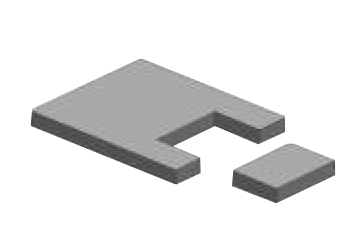

5. Станция прямой и угловой вырубки (вырубка пазов)
Станок в стандартной комплектации поставляется с прямоугольным инструментом. Специальный v-образный инструмент для угловой вырубки поставляется по запросу. Эта станция может быть перепрофилирована для гибки или пробивки.

Особенности комбинированных пресс-ножниц Hilalsan серии HKM:
• Гидравлические комбинированные пресс-ножницы Hilalsan серии HKM, которые имеют 5 рабочих станций, сокращают производству затраты электроэнергии и рабочей силы.
• Пресс-ножницы разработаны в статической и динамической жесткой стальной сварной раме, фиксированной болтами и шпильками.
• Данная модель позволяет использовать различные станции одновременно через два гидроцилиндра при помощи 2-х педалей.
• Крышки безопасности на рабочих станциях обеспечивают качество реза изделий, а также защищают от аварий, которые могут возникнуть во время процесса резания.

Дополнительная комплектация пресс-ножниц Hilalsan серии HKM:
• Инструмент для пробивки различных отверстий;
• Ножи для рубки швеллера NPU-NPI;
• Ножи для рубки двутавра;
• Приспособление для гибки;
• Приспособление для V-образной вырубки;
• Преимущества дополнительного оборудования пресс-ножниц Hilalsan серии HKM:
• Повторяемость изготавливаемых деталей при последовательной резке благодаря электрическому заднему упору.
• Профиль режущей оснастки обеспечивает резку U, I или T-образных профилей и предназначен для быстроты и простоты резки этих профилей.
• С помощью инструмента для пробивки, стороны U, I или T-образных профилей могут просекаться отверстиями разных размеров и форм быстрее и легче.

	ПРОБИВКА		HKM 45	HKM 60	HKM 55	HKM 65	HKM 85	HKM 115	HKM 175 DB
	Диаметр x макс . толщина	мм	0 22 x 15	0 28 x 15	0 20 x 20	0 26 x 20	0 33 x 20	0 34 x 26	0 40 x 32
	Диаметр x толщина	мм	0 38 x 8	0 38 x 11	0 40 x 10	057x 10	057x 12	0 55 x 16	0 57 x 22
	Диаметр x мин . толщина опция (*)	мм	0 100 x 3	0110x3	0 100 x 3	0110x3	0110x4	0110x5	0125x5
	Ход пуансона	мм	35	50	55	55	80	80	80
	Количество ходов в минуту (ход 20 мм)		x 20	x25	x25	x25	x25	x25	x22
	Глубина	мм	190	225	255	305	355	405	625
	Рабочая высота	мм	935	935	1005	1005	1070	1070	1130
	РУБКА АРМАТУРЫ
	Круг / Квадрат	мм	Ø30 / 25	Ø40 / 35	Ø40 / 40	Ø45 / 45	Ø50 / 50	Ø55 / 50	Ø65 / 55
	Рабочая высота	мм	1115-1180	1195-1135	1100-1175	1115-1195	1295-1200	1250-1160	1330-1235
	РУБКА УГЛОВЫХ ПРОФИЛЕЙ
	Угловой профиль (90°)	мм	100x100x10	120x120x12	120x120x12	130x130x13	150x150x15	160x160x16	200x200x20
	Угловой профиль ( 45°)	мм	60x6	70 x 7	70 x 7	70 x 7	80 x 8	80 x 8	80 x 8
	Рабочая высота	мм	1135	1130	1130	1130	1190	1190	1160
	РУБКА ЛИСТОВОЙ СТАЛИ
	Листовая сталь	мм	200 x 15	200 x 20	200 x 20	300 x 20	380 x 20	380 x 25	380 x 30
	Листовая сталь	мм	300 x 12	300 x 15	300 x 15	375 x 15	480 x 15	600 x 15	600 x 20
	Длина пилы	мм	320	320	320	380	485	610	610
	Резка с уголком	мм	80 x 8	80 x 8	80 x 8	100 x 10	120 x 12	120 x 12	120 x 12
	Рабочая высота	мм	940	930	895	895	930	905	905
	ВЫРУБКА
	Толщина	мм	8	10	10	10	13	13	16
	Ширина	мм	35	42	45	45	52	60	65
	Глубина	мм	100	100	100	100	100	100	100
	Рабочая высота	мм	940	940	895	895	915	940	940
	ДОПОЛНИТЕЛЬНЫЕ ИНСТРУМЕНТЫ		80 x 45	80 x 45	120 x 58	120 x 58	160 x 74	200 x 90	300x 125
	Нож для швеллера NPU-NPI	мм	40 x 5	80 x 9	90 x 11	90 x 11	100 x 11	120 x 13	150 x 15
	Нож для T –образного профиля	мм	100x100x8	100x100x10	100x100x10	100x100x10	100x100x13	100x100x13	100x100x13
	Специальный инструмент для V-образной вырубки	мм	100 x 12	100 x 12	250 x 12	250 x 15	250 x 20	250 x 22	250 x 25
	Приспособление для V-образной гибки	мм			250 x 3	500 x 3	500 x 3	700 x 3	700 x 4
		мм	110	110	110	110	110	110	110
	Пробивка на вырубном прессе	мм	18 x 12	20 x 12	38 x 8	38 x 8	38 x 10	38 x 12	38 x 12
		мм				18x12	20x12
	ОБЩАЯ ИНФОРМАЦИЯ
	Мощность двигателя	кВт	4	4	5,5	5,5	7,5	11	11
	Усилие	т	45	60	55	65	85	115	175
	Длина	мм	1330	1460	1550	1685	1865	2045	2810
	Высота	мм	1460	1575	1650	1765	1890	2030	2210
	Ширина	мм	770	770	770	770	770	770	1020
	Примерный вес	кг	1200	1400	1500	1700	2250	3150	5750
